Питание шинопровода: ввод, допустимая нагрузка и длина линии
Питание шинопровода по паспортам: допустимый ток трека 220 В, суммарная мощность светильников, блок питания для магнитного трека, ввод питания и длина линии.
Коротко
Нагрузку трека 220 В считают по допустимому току из паспорта: у Maytoni Unity 10 А, у Novotech PORT 16 А. Магнитная Exility - не больше 400 Вт и 20 м трека на один ввод.
- 16 А не у всех
- 16 А - цифра Novotech PORT и Svetlon 2TRA. У Maytoni Unity и Arte Lamp A540 - 10 А, а у A540 предел мощности 1000 Вт.
- Трёхфазный Trinity
- Паспорт Trinity ограничивает суммарную токовую нагрузку потребителей 10 А на всю систему, а не на каждую фазу.
- Блок питания 48 В
- Мощность блока для магнитного трека - не меньше суммарной мощности светильников × 1,2. Напрямую к 230 В магнитный трек не подключают.
- Кабель
- К однофазному треку 220 В идёт трёхжильный кабель с защитным заземлением, к трёхфазному Trinity - пятижильный.
Сверено: инструкции Maytoni (Unity, Trinity, Exility, блоки TRX004DR), Novotech PORT, Arte Lamp A540, карточки Svetlon 2TRA и 4TRA
Содержание
Питание шинопровода заходит через ввод питания: торцевой, встроенный в коннектор или блок питания прямо в профиле. Сколько светильников выдержит линия, решают цифры из паспорта: допустимый ток трека, предел мощности, если производитель его указывает, и, для магнитного трека, мощность блока питания и длина линии от одного ввода. У разных систем эти цифры разные: однофазная Maytoni Unity - 10 А, Novotech PORT - 16 А, магнитная Exility - не больше 400 Вт и 20 м на один ввод.
Подключение к сети 220 В, выбор автомата и сечения кабеля выполняет электрик при отключённом автомате. Статья помогает посчитать нагрузку и заказать комплект, но проект проводки не заменяет.
Что ещё входит в комплект и чем отличаются типы трека, разобрано в обзоре: как выбрать шинопровод - накладной, встраиваемый, подвесной, какой нужен коннектор и ввод питания.
Трек 220 В: считаем по току и пределу мощности
Нагрузку трека 220 В проверяют по допустимому току шинопровода и входным токам выбранных светильников, а если производитель указал предел мощности - соблюдают и его. Что пишут документы производителей:
| Система | Ток | Мощность светильников на линию, не более |
|---|---|---|
| Maytoni Unity, однофазная | 10 А (суммарная токовая нагрузка) | 2300 Вт (цифра из паспорта) |
| Maytoni Trinity, трёхфазная | 10 А суммарно на всю систему | отдельно не указана, считают по току |
| Novotech PORT, однофазная (135000-135023) | 16 А | отдельно не указана, считают по входным токам светильников |
| Svetlon 2TRA, однофазная | 16 А (карточка бренда) | 3000 Вт (карточка бренда) |
| Svetlon 4TRA, трёхфазная | 16 А на фазу (карточка бренда) | 3000 Вт на фазу (карточка бренда) |
| Arte Lamp A540, однофазная | 10 А на систему от одного токоподвода | 1000 Вт |
| Lightstar BARRA, QUATTRO, PRO | уточняют по паспорту конкретного шинопровода | уточняют по паспорту конкретного артикула |
Два вывода, которых нет в типовых статьях:
- «16 А для любого трека» неверно. Это цифра Novotech PORT и Svetlon 2TRA, у Maytoni Unity и Arte Lamp A540 - 10 А. Считать надо по паспорту своей системы, а предел мощности, если он указан, не выводить из ампер: у Arte Lamp A540 при 10 А предел 1000 Вт.
- Трёхфазный трек не обязательно втрое мощнее. В правилах безопасности паспорта Trinity сказано: не превышать суммарную токовую нагрузку потребителей 10 А. Это предел на всю систему, а не на каждую фазу, хотя на схеме «три независимые линии» у каждой фазы нарисован свой автомат. Цифры вроде «9-12 кВт для трёхфазного трека» паспорт Trinity не подтверждает. У трёхфазных систем других марок бывает иначе: в карточке Svetlon 4TRA предел указан на фазу.
Пример. Гостиная, 20 светильников по 30 Вт, суммарно 600 Вт. Если в паспортах светильников указан входной ток, складывают его. Деление 600 / 230 ≈ 2,6 А даёт только нижнюю оценку: у светодиодных светильников на переменном токе реальный ток выше из-за коэффициента мощности. Предел трека - лишь одно ограничение: автомат и кабель линии освещения выбирает электрик.

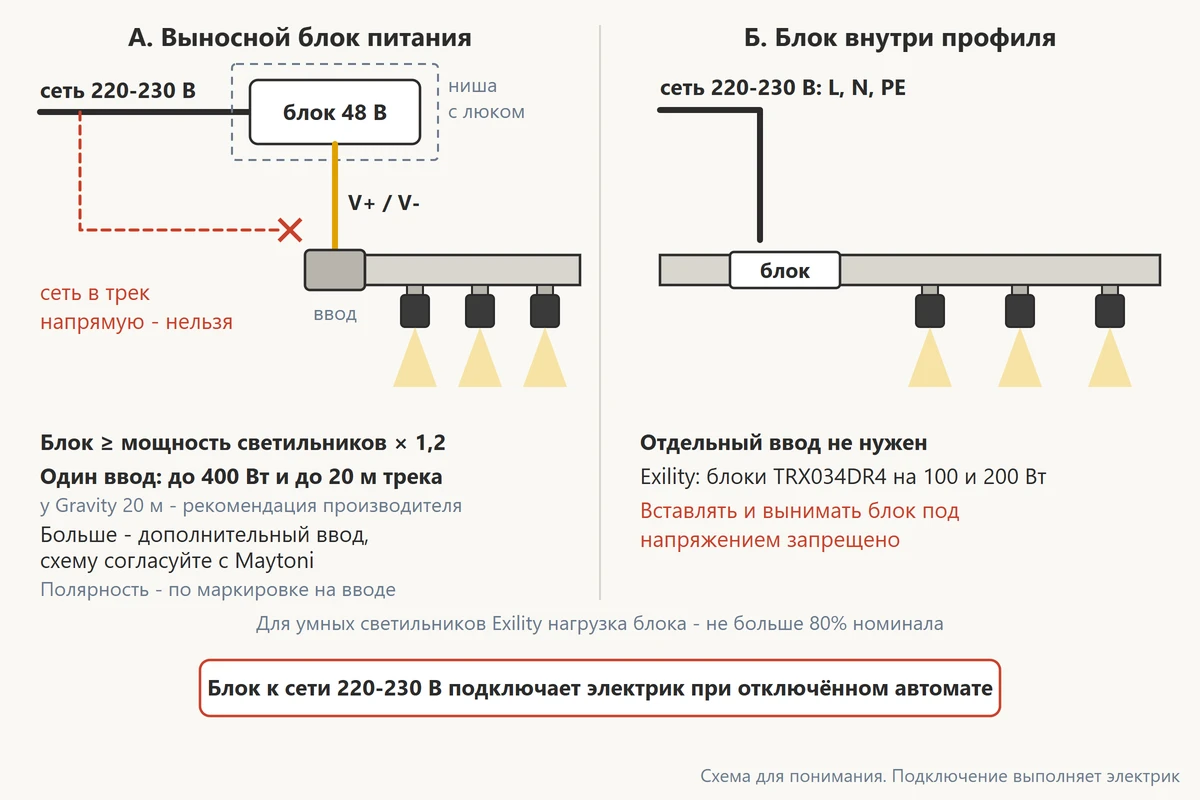

Магнитный трек 48 В: блок питания, ввод и длина линии
У магнитного трека другие узкие места. По инструкции Maytoni Exility:
- Только через блок питания. Подключать трек напрямую к 230 В нельзя: светильники выйдут из строя.
- Запас 20 %. Мощность блока питания для магнитного трека - не меньше суммарной мощности светильников × 1,2. Не хватает одного блока - берут блок большего номинала или делят линию на несколько цепей, каждую со своим блоком.
- Не больше 400 Вт через один ввод питания.
- Один ввод - не больше 20 м трека. Линию длиннее 20 м или мощнее 400 Вт делят на участки с отдельными вводами; схему такой линии согласуйте с Maytoni.
- Ввод можно ставить в любом месте трека, в том числе в середине.
Почему у 48 В длина ограничена так жёстко. Maytoni объясняет ограничение длины падением напряжения и возможным тусклым свечением светильников на конце участка. При 400 Вт ток в линии 48 В - около 8,3 А (400 / 48), и на длинном профиле он даёт заметное падение напряжения. В инструкциях однофазной Unity и трёхфазной Trinity предела длины от одного ввода нет.

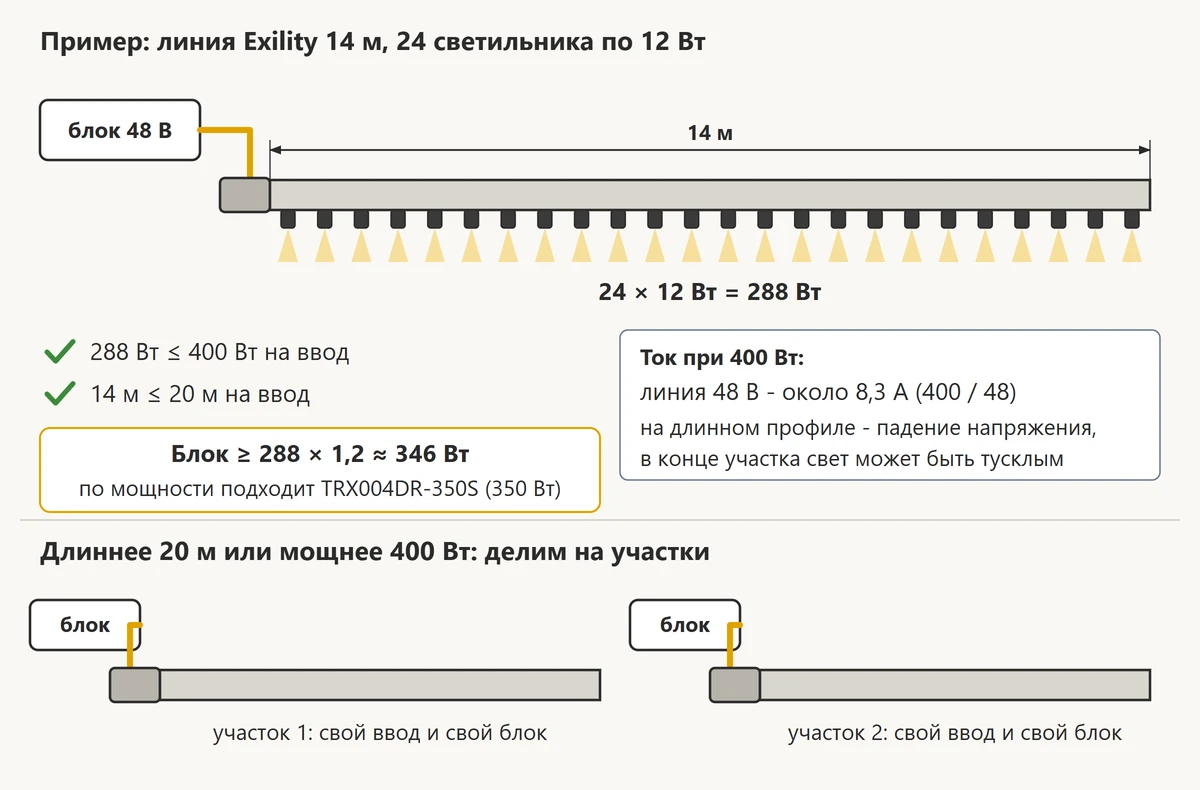

Пример. Линия Exility 14 м, 24 светильника по 12 Вт: 288 Вт - укладывается в 400 Вт на ввод и в 20 м. Блок питания - не меньше 288 × 1,2 ≈ 346 Вт. Из выносных блоков Maytoni TRX004DR-100S, 150S, 200S и 350S (100, 150, 200 и 350 Вт, выход 48 В) по мощности подходит TRX004DR-350S. Наличие модели уточняйте при комплектации.
Ввод питания: где подать ток в линию
- Торцевой ввод. У Unity и Trinity он лежит в комплекте с каждым отрезком. У Trinity ввод бывает левым и правым; в комплекте с отрезком идёт правый, левый покупается отдельно.
- Ввод в коннекторе. У Trinity питание подают через прямой, угловой, T- и X-коннектор, у Unity - через гибкий и шарнирный. Так кабель заходит в угол или середину линии, где он выходит из потолка.

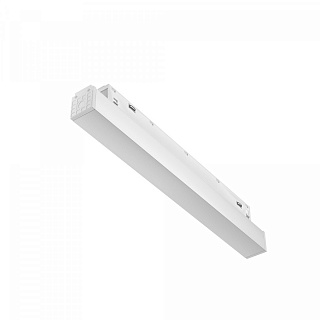

- Блок питания в треке (Exility). Встраиваемые блоки TRX034DR4-100 / 200 ставятся прямо в профиль, отдельный ввод не нужен. Для управления по DALI они не подходят: нужны выносные блоки TRX004DR или DALI-блоки TRA034DR-100W-DD / 200W-DD.
Кабель: к однофазному треку 220 В - трёхжильный, с обязательным защитным заземлением (без него Unity эксплуатировать запрещено). К трёхфазному Trinity - пятижильный: жёлто-зелёный на G, синий на N, остальные на L1, L2, L3. У ввода питания Exility силовые провода и провода шины DALI подключают по маркировке и инструкции конкретного ввода: универсальной схемы только по цветам проводов нет, в разных редакциях инструкции цвета различаются. Подключает электрик при отключённом автомате.
Технические нюансы
- Где спрятать блок питания. Во встраиваемом монтаже инструкция Exility требует ревизионный люк для обслуживания драйвера; варианты размещения - в статье про встраиваемый шинопровод: закладная, профиль под натяжной потолок.
- Подвесная линия. Кабель спускается от потолка к вводу вдоль троса; крепёж и высота - в статье про накладной и подвесной шинопровод: тросовый подвес, крепёжная скоба.
- Выключенные светильники мигают или тускло светятся. Паспорт Trinity называет причину: выключатель с подсветкой клавиш или датчик движения. Решение по паспорту - выключатель без подсветки или с добавочным резистором, датчик только с релейным выходом.
- Мерцание и посторонний звук. Причина по тому же паспорту - регулятор яркости в цепи. Решение - убрать его и поставить обычный выключатель.
Частые вопросы
Нужен ли блок питания для шинопровода 220 В?
Нет. Блок питания нужен только низковольтным трекам на 48 или 24 В.
Как разделить светильники на группы?
Трёхфазный трек даёт три группы на одной линии. Паспорт Trinity показывает три схемы: одна линия с тремя одноклавишными выключателями, три независимые линии, одна линия с трёхклавишным выключателем. Схему выбирает электрик.
Что такое центральный ввод питания?
Ввод, установленный не на торце, а в середине линии: так кабель заходит туда, где он выходит из потолка. Ввод Exility можно поставить в середину, но инструкция сохраняет ограничение: один ввод питает не более 20 м шинопровода, исключения для центрального ввода в ней нет.
Вводы питания, коннекторы и блоки питания для магнитных систем - в разделе шинопровод и комплектующие.
На чём основана статья
Цифры взяты из документов производителей. Если у вашего артикула другая редакция инструкции, сверяйтесь с ней.
- Инструкция Maytoni к однофазной системе Unity (TRX001-112B)mais-upload.maytoni.de
- Инструкция Maytoni к трёхфазной системе Trinity (TRX005-311W)mais-upload.maytoni.de
- Инструкция Novotech к шинопроводу PORT (135000-135023)novotech-shop.ru
- Инструкция по эксплуатации Maytoni Exility, раздел 15mais-upload.maytoni.de
- Карточка Svetlon: однофазный трек 2TRAsvetlon.ru
- Карточка Svetlon: трёхфазный трек 4TRAsvetlon.ru
- Инструкция Arte Lamp к шинопроводу A540assets.artelamp.ru
- Инструкция Maytoni к блокам питания TRX004DR, таблица блоковmais-upload.maytoni.de
