Как смонтировать шинопровод на потолок: пошаговая инструкция
Монтаж шинопровода по паспортам Maytoni: разметка линии, шаг крепления к потолку, ввод питания, соединение секций и проверка фаз. Что запрещено и почему.
Коротко
Шинопровод монтируют в четыре шага: разметка линии, крепление к потолку с шагом из паспорта, ввод питания от проводки или блока питания и соединение секций с проверкой фаз.
- Высота
- Инструкции Maytoni Unity, Trinity и Exility TRX034-421W запрещают ставить шинопровод ниже 2,5 м от пола и там, где до него можно случайно дотянуться.
- Шаг крепления
- У Unity и Trinity точки крепления на жёстком потолке ставят не реже чем через 80 см, на тросовых подвесах не реже чем через 1 м.
- Жилы кабеля
- К однофазному треку приходит трёхжильный кабель (фаза, ноль, земля), к трёхфазному Trinity - пятижильный: L1, L2, L3, N и заземление.
- Магнитный 48 В
- Блок питания берут с запасом не меньше 20%. По инструкции TRX034-421W один ввод питает до 400 Вт светильников и до 20 м трека.
Сверено: инструкции и карточки Maytoni: Unity, Trinity, Exility
Содержание
Шинопровод монтируют в четыре шага: разметка линии с точками крепления, крепление к потолку с шагом из паспорта, ввод питания от проводки или блока питания и соединение секций с проверкой фаз. Ниже каждый шаг с цифрами из инструкций Maytoni к однофазной системе Unity, трёхфазной Trinity и магнитной Exility: у других марок числа свои, их надо сверять с паспортом конкретного трека.
Подключение к сети 220 В выполняет электрик при отключённом автомате. Инструкции Maytoni прямо требуют допуска и квалификации для любых монтажных работ и запрещают эксплуатацию шинопровода 220 В без провода защитного заземления.
Эта статья про сам трек. Как монтаж вписывается в ремонт целиком (когда ставить закладную, где прятать распаечную коробку), разобрано в обзоре монтаж трековых светильников.
Перед сверлением: три проверки
-
Высота. Инструкции Unity, Trinity и Exility TRX034-421W запрещают ставить шинопровод ниже 2,5 м от пола и там, где до него можно случайно дотянуться. Для других систем и других редакций инструкций проверяйте минимальную высоту по паспорту конкретного трека. Низкий потолок, антресоль, скос мансарды - проверьте это до покупки.
-
Масса светильников на метр. У однофазной Unity при подвесном монтаже инструкция даёт 10 кг на метр, но в ней же есть ограничение «5 кг» без указания, к чему оно относится. Допустимую нагрузку подвесной Unity для выбранного шинопровода и схемы крепления уточните у Maytoni или у менеджера магазина. Трёхфазная Trinity - до 20 кг на секцию. Подвесные светильники и тяжёлые прожекторы считайте заранее.
-
Сколько жил придёт к треку. Однофазный - трёхжильный кабель (фаза, ноль, земля). Трёхфазный Trinity - пятижильный: L1, L2, L3, N и заземление. Магнитный 48 В подключается к блоку питания, а не к сети. Если кабель уже заштукатурен, а жил меньше, чем нужно, три группы света не получатся.

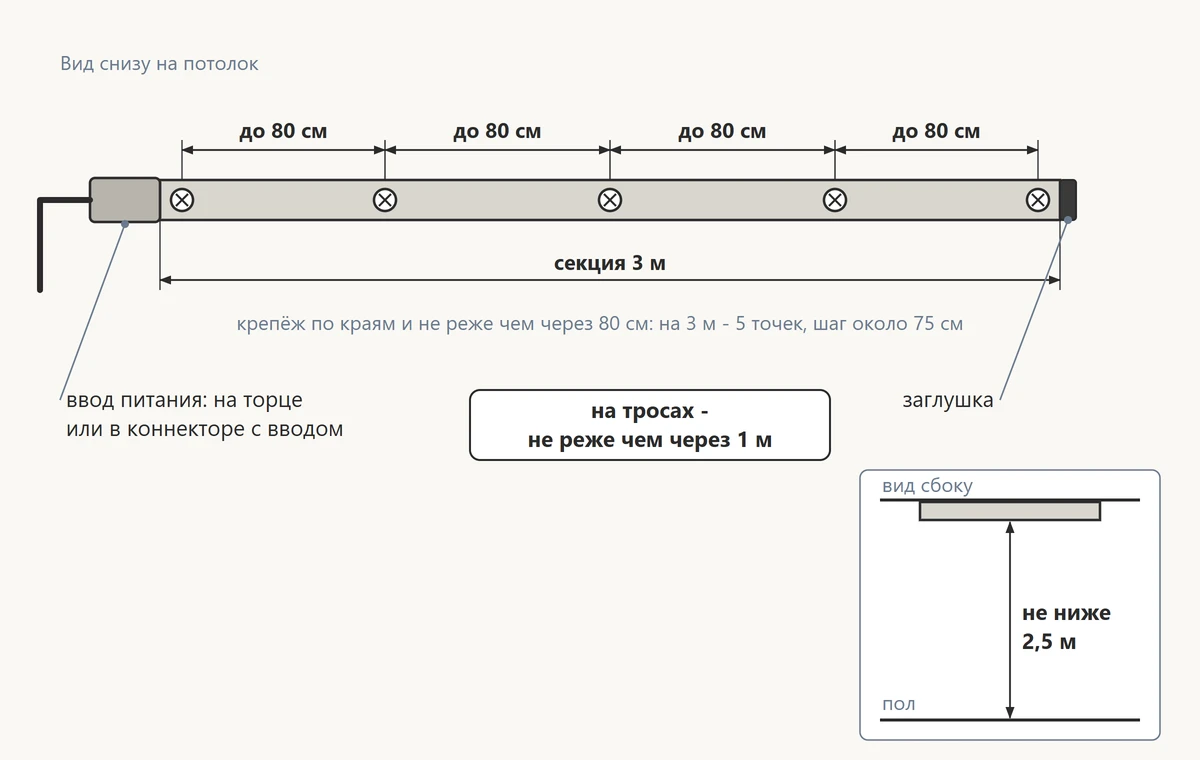

Шаг 1. Разметка линии
На разметке отмечают три вещи:
-
точки крепления: на жёстком потолке не реже чем через 80 см, на тросовых подвесах не реже чем через 1 м (Unity и Trinity);
-
точку ввода питания: на торце трека или в любом коннекторе с возможностью ввода (прямом, угловом, Т- или Х-образном у Trinity);
- сторону профиля для трёхфазного трека: от неё зависит, нужен правый или левый ввод, внутренний или внешний угол. Комплектующие Trinity подбирают по схеме расположения контактов: нейтраль N находится со стороны выступа корпуса. При сборке её положение сверяют с указателем на коннекторе.
Шаг 2. Крепление к потолку: четыре сценария
Бетонное перекрытие. Дюбели и винты под материал, профиль прилегает к потолку плотно, без зазоров. Инструкция Unity отдельно предупреждает: не закручивать винты на высоких оборотах шуруповёрта и не тянуть до упора, иначе можно деформировать шинопровод.
Потолок из ГКЛ, накладной трек. Тот же шаг 80 см, а крепёж подбирают под конструкцию потолка. Его допустимую нагрузку проверяют по документации изготовителя крепежа для этого основания и потолочного монтажа.

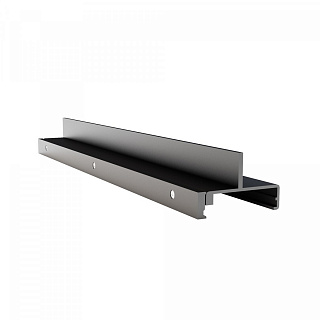

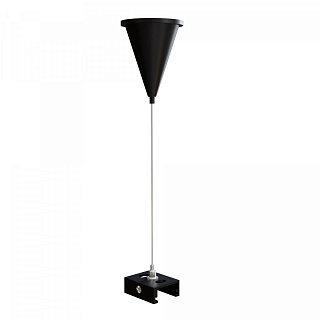

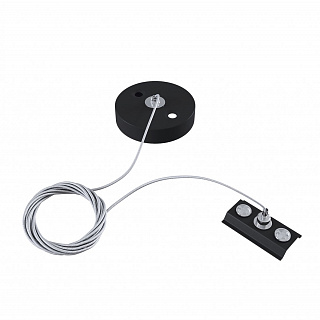

Подвес на тросах. Комплект подвеса (у Unity TRA001CW-11, у Trinity TRA005WS-31) - чаша на потолок, трос с цанговым зажимом, пластина в паз на спинке трека. Несколько секций держат строго в горизонт, без перекоса и разного натяжения тросов. Если подвес попадает на стык секций, у Trinity добавляют усилитель стыка TRA005TL-31.

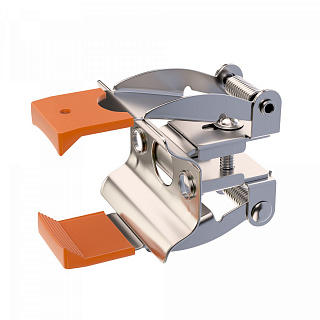

Встраиваемый трек в ГКЛ. Встраиваемый Unity TRX004 шириной 60 мм рассчитан на ГКЛ 12,5 мм и держится на пружинных держателях TRA002HR-11B. Шаг держателей зависит от массы светильников: до 5 кг на метр - через 50 см, до 10 кг на метр - через 30 см. Встраиваемый магнитный Exility крепят саморезами в монтажный паз каркаса; профиль выпускается под ГКЛ 9,5 мм и под 12,5 мм (серия .12), лист ставят вплотную к стенкам трека и шпаклюют вровень с ними.

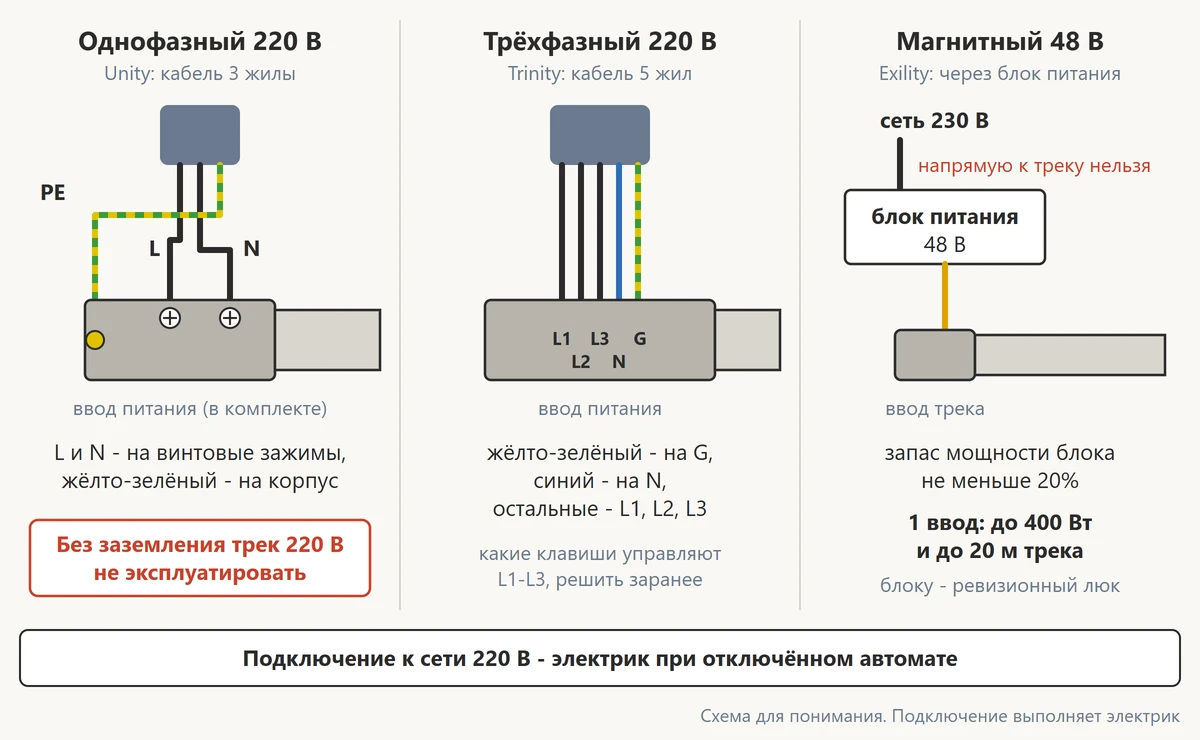

Шаг 3. Ввод питания
Работу делает электрик при отключённом автомате.
- Однофазный (Unity). Ввод питания идёт в комплекте с каждым сегментом. Заземление соединяют с жёлто-зелёным проводом на корпусе ввода, фазу и ноль заводят на винтовые зажимы, ввод вставляют в трек.
- Трёхфазный (Trinity). Пятижильный кабель: жёлто-зелёный на G, синий на N, остальные на L1, L2, L3. Какие клавиши выключателя управляют L1-L3, решают заранее; схема - в статье про подключение трёхфазного шинопровода.
- Магнитный 48 В (Exility). Сеть 230 В идёт на блок питания с запасом не меньше 20% от суммарной мощности светильников, от блока - на ввод трека. По инструкции TRX034-421W один ввод питает до 400 Вт светильников и до 20 м трека, дальше нужен новый ввод. Блоку питания нужен ревизионный люк.
Шаг 4. Соединение секций и проверка фаз
-
Шинопровод Exility режут по инструкции выбранного профиля и соединения: угол реза у накладного и встраиваемого профиля бывает разным, в том числе 45° для накладного. После резки токоведущие жилы укорачивают на 5 мм.
-
Углы у Trinity бывают внутренние и внешние: при Т-коннекторах в замкнутом контуре допускаются только внешние.
- На все открытые торцы ставят заглушки.
- Перед подачей питания электрик прозванивает цепь и проверяет, что каждая линия трёхфазного трека приходит на свою клавишу.
Технические нюансы
- Светильники паспорта Unity и Trinity рекомендуют ставить не чаще чем через 25 см; Trinity объясняет: они нагревают друг друга.
- По инструкции Unity суммарный ток потребителей не должен превышать 10 А, а общая мощность светильников - 2300 Вт.
Как поставить светильник на смонтированный трек, где фиксатор и как его снять, описано в инструкции подключение трекового светильника. Если потолок натяжной, порядок работ другой: закладная ставится до полотна, см. трековые светильники на натяжном потолке.
Частые вопросы
Можно ли резать шинопровод?
Да, все три инструкции Maytoni это допускают. В инструкции Exility для резки советуют профессиональный инструмент или мастерскую.
Чем монтаж магнитного шинопровода отличается от 220 В?
Добавляется блок питания с запасом 20% и люком для обслуживания. Для накладного Exility предусмотрен монтаж на фиксаторах: в инструкции шаг 60 см указан для крепления на стене, а способ крепления к потолку выбирают по инструкции конкретного профиля и монтажного комплекта.
Как смонтировать шинопровод в ГКЛ скрыто?
Встраиваемым профилем: Unity TRX004 на пружинных держателях в ГКЛ 12,5 мм или Exility под лист 9,5 или 12,5 мм (в один или два слоя). Нишу закладывают на этапе каркаса потолка.
Сколько точек крепления на 3-метровую секцию?
Число креплений определяют по монтажной схеме, положению крайних точек и допустимому шагу из паспорта выбранного шинопровода. Например, если крайние крепления стоят по концам секции 3 м, а паспортный шаг не больше 80 см, промежутков нужно четыре, точек - пять.
Шинопроводы, вводы питания, коннекторы и подвесы - в разделе шинопровод и комплектующие.
На чём основана статья
Цифры взяты из документов производителей. Если у вашего артикула другая редакция инструкции, сверяйтесь с ней.
- Инструкция Maytoni к встраиваемому шинопроводу Unity TRX004-111Bmais-upload.maytoni.de
- Инструкция Maytoni к трёхфазному шинопроводу Trinity TRX005-312Bmais-upload.maytoni.de
- Инструкция Maytoni к магнитному шинопроводу Exility TRX034-421Wmais-upload.maytoni.de
- Карточка Maytoni: шинопровод Unity TRX001-113W (нагрузка на метр)maytoni.ru
- Инструкция Maytoni к комплектующим Exility TRA034HCB (резка, крепление)mais-upload.maytoni.de
